单臂液压机按照吨位分可分为10吨液压机、20吨液压机、40吨液压机、60吨液压机、100吨液压机、160吨液压机、200吨液压机、315吨液压机、500吨液压机等。

大吨位单臂液压机参数：

型号		YQ41-160	YQ41-200	YQ41-250	YQ41-315	YQ41-500
公称力（KN）		1600	2000	2500	3150	5000
系统压力（Mpa）		25	25	25	25	25
滑块行程（mm）		300	360	400	600	600
喉深（mm）		300	300	300	400	500
开口高度（mm）		800	800	800	1000	1000
滑块速度（mm/s）	空程	15	12	15	12	30
	工作	5-15	4-12	5-15	4-12	4-34
	回程	30	25	30	25	47
工作台尺寸（mm）	左右	700	700	800	1000	1200
	前后	500	550	550	800	1000
主电机功率（kw）		7.5	7.5	11	15	30

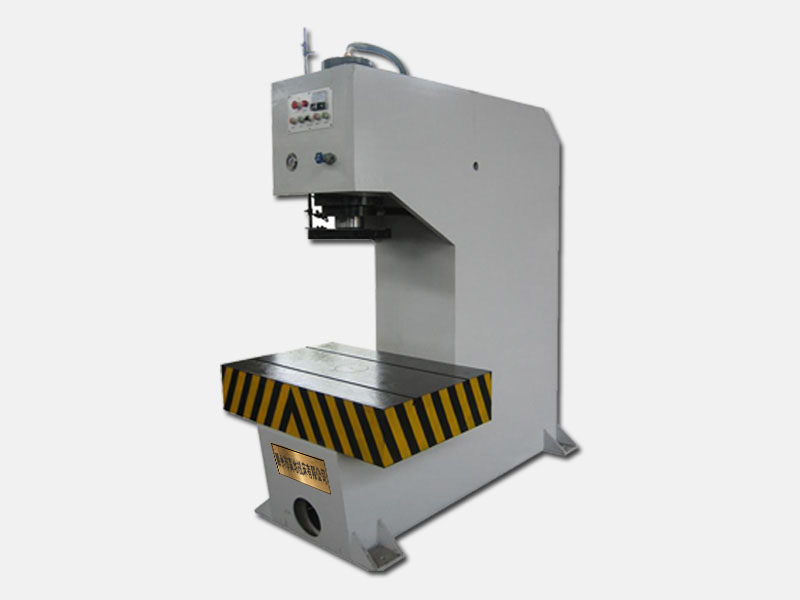

我公司生产的C型315吨单臂液压机属于大吨位多功能单臂液压机，能够完成各种自由锻造工艺的锻造设备，是锻造行业使用设备之一。此系列单臂液压机，属于多功能的液压机，该液压机适用于可塑性材料的压制工艺。如冷挤压金属成型，热挤压金属成型薄板拉伸以及横压弯压翻透校正等工艺。本系列液压机可作为轴类和其他类似零件的校正工艺也可作轴套类零件的压装和简单版型原件的拉伸成型及落料等工业。也可用于压制要求不很严格的粉末、塑料制品。该产品适用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用。大型单柱液压机采用手脚联动操纵，操作简单，维护方便。并且可以选装光电保护系统及防护罩。

让我们先了解一下315吨单臂液压机操作步骤及顺序：

（一）外接AC380V三相四线电源，需接零线。加入液压油（热带为68#，寒带为32#）油量至少加至油箱容量80%或以油面计上限为准。

（二）打开电源开关，电源指示灯亮。

（三）首行按一下马达ON，立即再按马达OFF，观察电机的运转是否正确（电机扇叶盖标有运转方向箭头）。正确可得重新启动马达ON；如果不正确，要给电源调相。然后启动马达ON。

（四）本机有两种操作方式：半自动和手动。 手动：把手动/自动选择开关扳到手动位置，按点动下压按钮油缸下行，放手后停止；如果需要油缸寸动下行，按一下点动下压按钮，油缸会寸动下压。同理，按点动上升，油缸上升和寸动上升。手动功能为用户组装夹具及模治具的校正和调整等使用。半自动：把手动/半自动选择开关扳至半自动位置，然后启动机台前方双按钮，油缸下行，油缸下压是受下压计时器控制以及中限位开关和下限位开关控制，当油缸下压碰到中限位开关时转为慢速继续往下压；当油缸下压计时器所调至的时间到或碰到下限位开关时，油缸即上升，油缸上升是受上限位开关控制，上限位开关调的越高上升行程就越高（受油缸最长行程限度）。当油缸上升碰到上限位开关时，即停止上升，一个动作流程结束（下压计时器时间的长短以及上限位开关的高低可自行调整）。油缸在下行时，如果遇到紧急情况，可按一下急升按钮开关，油缸立即回升，起到保护作用。

（五）速度调整：可见油缸油管上装有管式流量控制阀，用手顺时针旋动速度变慢，反之则加快。 从不同的角度出发，可以把315吨单臂液压机的液压系统分成不同的形式。

1、按油液的循环方式，液压系统可分为开式系统和闭式系统。开式系统是指液压泵从油箱吸油，油经各种控制阀后，驱动液压执行元件，回油再经过换向阀回油箱。这种系统结构较为简单，可以发挥油箱的散热、沉淀杂质作用，但因油液常与空气接触，使空气易于渗入系统，导致机构运动不平稳等后果。开式系统油箱大，油泵自吸性能好。闭式系统中，液压泵的进油管直接与执行元件的回油管相连，工作液体在系统的管路中进行封闭循环。其结构紧凑，与空气接触机会少，空气不易渗入系统，故传动较平稳。工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了开式系统换向过程中所出现的液压冲击和能量损失。但闭式系统较开式系统复杂，因无油箱，油液的散热和过滤条件较差。为补偿系统中的泄漏，通常需要一个小流量的补油泵和油箱。由于单杆双作用油缸大小腔流量不等，在工作过程中会使功率利用下降，所以闭式系统中的执行元件一般为液压马达。

2、按系统中液压泵的数目，可分为单泵系统，双泵系统和多泵系统。

3、按所用液压泵形式的不同，可分为定量泵系统和变量泵系统。变量泵的优点是在调节范围之内，可以充分利用发动机的功率，但其结构和制造工艺复杂，成本高，可分为手动变量、尽可能控变量、伺服变量、压力补偿变量、恒压变量、液压变量等多种方式。

单臂液压机的液压油如果变质了，会呈现深黑色、泡沫多并已出现乳化现象，用手指研磨，无粘稠感，发涩或有异味，滴在白试纸上呈深褐色，无黄色浸润区或黑点很多。若不及时更换会加速零部件的磨损，影响使用寿命，甚至发生安全事故，因此，经常检查单臂液压机液压油是否变质并及时更换尤为重要。

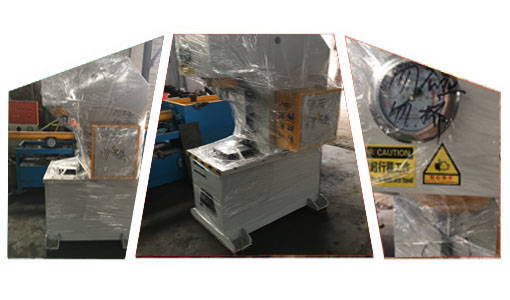

多功能单臂液压机细节图：

下面我们来简单介绍下几种简易鉴别方法：

1、油流观察法

取两只量杯，其中一个盛有待检查的液压油，另一只空放在桌面上，将盛满液压油的量杯举高离开桌面30-40厘米并倾斜，让液压油慢慢流到空杯中，观察其流动情况，质量好的液压油油流时应该是细长、均匀、连绵不断，若出现油流忽快忽慢，时而有大块流下，则说液压油已变质。

2、手捻法 将液压油捻在大拇指与食指之间反复研磨，较好的液压油手感到有润滑性、磨屑少、无摩擦，若感到手指之间的砂粒之类较大摩擦感，则表明液压油内杂质多，不能再用，应更换新液压油。

3、光照法

在天气晴朗的日子，用螺丝刀将液压油撩起，与水平面成45度角。对照阳光，观察油滴情况，在光照下，可清晰地看到液压油中无磨屑为良好，可继续作用，若磨屑过多，应更换液压油。

4、油滴痕迹法 取一张干净的白色滤试纸，滴油数滴在滤试纸上，待液压油渗漏后，若表面有黑色粉末，用手触摸有阻涩感，则说明液压油里面杂质已很多，好的液压油无粉末，用手摸上去干而光滑，且呈黄色痕迹。

315吨单臂液压机保养方法：

1、坚持油的清洁，因为油里面的污物会损害系统的零部件；

2、保持油量，油少了，会进空气，使液压油缸系统运转不正常；

3、注意检查漏油，漏油说明密封出现问题，及时更换，在这种情况下不仅费油，还使动力下降，严重是系统运作停止；

4、熟悉液压系统运转的声音，正常运转和不正常运作声音是不一样的，听到异声说明出现故障，及时扫描，避免小毛病变成大的损坏，造成大的影响；
5、注意检查紧密固件是否有松动，要时刻保持检查，避免出现松动状态；
